IEP022

Ud

Tomada de terra com placa.

80.562,41$

Tomada de terra com placa de cobre electrolítico puro de 1000x500x2 mm.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt35tte020e

Ud

Placa de cobre electrolítico puro para tomada de terra, de 1000x500x2 mm, com borne de ligação.

1,000

55.021,13

55.021,13

mt41pca010a

m

Barra condutora de cobre estanhado, nua, de 30x2 mm.

1,000

3.642,96

3.642,96

mt35tta010

Ud

Caixa de polipropileno para tomada de terra, de 300x300 mm, com tampa amovível.

1,000

11.366,73

11.366,73

mt35tta030

Ud

Ponte para comprovação de ligação à terra de la instalação eléctrica.

1,000

7.065,80

7.065,80

mt35tta060

Ud

Saco de 5 kg de sais minerais para a melhoria da condutividade de ligações à terra.

2,000

537,61

1.075,22

mt35www020

Ud

Material auxiliar para instalações de tomada de terra.

1,000

176,64

176,64

mq01ret020b

h

Retroescavadora sobre pneus, de 70 kW.

0,059

3.194,92

188,50

mq04dua020b

h

Dumper de descarga frontal de 2 t de carga útil.

0,077

811,35

62,47

mq02rod010d

h

Placa vibratória de condução manual, de 300 kg, largura de trabalho 70 cm, reversível.

0,115

559,46

64,34

mq02cia020j

h

Camião cisterna de 8 m³ de capacidade.

0,008

3.509,14

28,07

mq04cab010c

h

Camião basculante de 12 t de carga, de 162 kW.

0,011

3.515,88

38,67

mo003

h

Oficial de 1ª electricista.

0,288

472,00

135,94

mo102

h

Ajudante de electricista.

0,288

291,76

84,03

mo113

h

Operário não qualificado construção.

0,115

280,41

32,25

%

Custos directos complementares

2,000

78.982,75

1.579,66

Custo de manutenção decenal: 1.611,25$ nos primeiros 10 anos.

Total:

80.562,41

UNIDADE DE OBRA IEP022: TOMADA DE TERRA COM PLACA.

CARACTERÍSTICAS TÉCNICAS

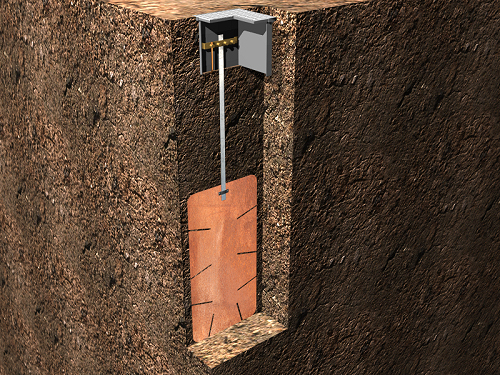

Tomada de terra composta por um cabouco de 2 m de profundidade em cujo interior se instala uma placa de cobre electrolítico puro de 1000x500x2 mm unida à barra condutora de cobre estanhado de 30x2 mm, ligada a ponte para verificação, dentro de uma caixa de visita de polipropileno de 30x30 cm. Incluindo marcação, escavação do cabouco, colocação da placa no seu interior, ligação entre a placa e o condutor de terra através de chapa condutora, colocação da caixa de visita, ligação da chapa condutora com a linha de ligação através de borne de ligação, enchimento com terras da própria escavação e aditivos para diminuir a resistividade do terreno e ligação à rede de terra através de ponte de verificação. Totalmente montada, ligada e testada.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Serão protegidos todos os elementos contra golpes, materiais agressivos, humidades e sujidade.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

Código LER

Tipo

Peso (kg)

Volume (l)

17 05 04

Solos e rochas não abrangidos em 17 05 03.

2.478,628

1.549,143

17 04 01

Cobre, bronze e latão.

0,024

0,016

Resíduos gerados:

2.478,652

1.549,159

17 02 03

Plástico.

0,005

0,008

Embalagens:

0,005

0,008

Total resíduos:

2.478,657

1.549,167

Código LER

Materiais reutilizados

Peso (kg)

Volume (l)

17 05 04

Solos e rochas não abrangidos em 17 05 03.

1.920,000

1.200,000
