FLY030

m²

Sistema Placotherm V "PLACO", para fachada ligeira.

16.754,25$

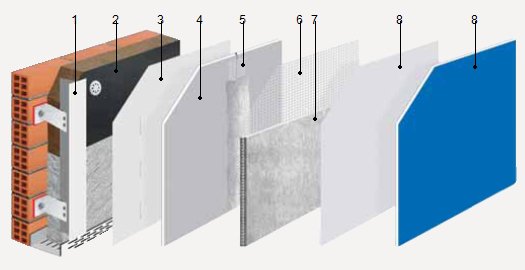

Sistema de fachada ligeira Placotherm V "PLACO", composto por estrutura metálica de alumínio extrudido de montantes verticais de perfis em T e em L, de 1,8 mm de espessura com uma modulação de 600 mm, fixada ao suporte base com suportes e criando uma caixa de ar, sobre a que se aparafusa uma placa Aquaroc 13 de 12,5 mm de espessura, coloca-se fita de juntas CMALL 160, e a malha de reforço CMALL 160, tudo aderido com argamassa polimérica de altas prestações, Weber.therm Base, cor cinzento, e aplica-se como reboco, uma camada de primário e regulador da absorção Weber CS e uma camada de argamassa acrílica Weber.tene Stilo, de 2 a 3 mm de espessura, cor Blanco, acabamento em gota; entre os perfis e a placa será colocada uma lâmina flexível impermeável à água da chuva e permeável ao vapor de água, Tyvek Estándar, e entre os suportes e os perfis será isolado com painel de lã mineral, Ecovent VN 035, segundo EN 13162, de 60 mm de espessura, revestido numa das suas faces com um véu preto, fixado mecanicamente sobre o pano interior (não incluída neste preço).

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt12ple300a

Ud

Suporte de sustentação de alumínio extrudido de liga 6063 e tratamento térmico T-66, com isolamento de polipropileno de 5 mm de espessura, para ruptura de ponte térmica, "PLACO", de 65 mm de comprimento.

0,460

1.011,69

465,38

mt12ple310a

Ud

Suporte de retenção de alumínio extrudido de liga 6063 e tratamento térmico T-66, com isolamento de polipropileno de 5 mm de espessura, para ruptura de ponte térmica, "PLACO", de 65 mm de comprimento.

1,390

789,76

1.097,77

mt12plt100

Ud

Bucha de nylon com parafuso de aço galvanizado com cabeça hexagonal, "PLACO", de 10 mm de diâmetro e 80 mm de comprimento, para fixação de suportes.

2,315

222,64

515,41

mt16lvi030akhh

m²

Painel de lã mineral, Ecovent VN 035 "ISOVER", segundo EN 13162, de 60 mm de espessura, revestido numa das suas faces com um véu preto, resistência térmica 1,75 m²°C/W, condutibilidade térmica 0,035 W/(m°C).

1,050

1.140,25

1.197,26

mt16aaa020eb

Ud

Fixação mecânica para painéis isolantes de lã de rocha, colocados directamente sobre a superfície suporte.

4,000

31,38

125,52

mt16aaa030

m

Fita autocolante para vedação de juntas.

0,440

45,92

20,20

mt12plp300

m

Perfil em T de alumínio extrudido de liga 6063 e tratamento térmico T-66, "PLACO", de 1,8 mm de espessura, fornecido em barras de 6 m de comprimento.

0,830

1.577,99

1.309,73

mt12plp310

m

Perfil em L de alumínio extrudido de liga 6063 e tratamento térmico T-66, "PLACO", de 1,8 mm de espessura, fornecido em barras de 6 m de comprimento.

0,830

962,71

799,05

mt12plt060

Ud

Parafuso auto-perfurante de aço inoxidável para suporte, "PLACO", com cabeça hexagonal, de 19 mm de comprimento.

4,630

155,85

721,59

mt28fvp030a

m

Lâmina flexível impermeável à água da chuva e permeável ao vapor de água, Tyvek Estándar "PLACO", de 1,5 m de largura, segundo NP EN 13859-2, fornecida em rolos de 50 m de comprimento.

1,100

581,70

639,87

mt12plq010a

m²

Placa de cimento de alto rendimento, Aquaroc 13 "PLACO", de 12,5x1200x900 mm.

1,050

4.259,50

4.472,48

mt12plq020b

Ud

Parafuso THTPF 32 INOX "PLACO", com cabeça de trombeta, de 32 mm de comprimento, para instalação de placas de cimento sobre perfis.

20,000

13,19

263,80

mt28mpc020e

kg

Argamassa polimérica de altas prestações, para a fixação e regularização de placas de isolamento térmico, Weber.therm Base "WEBER CEMARKSA", cor cinzento, composto de cimento cinzento, resinas hidrófugas redispersáveis, inertes de granulometria compensada, aditivos e cargas minerais. Segundo EN 998-1.

8,100

126,30

1.023,03

mt28fvp010a

m

Fita de juntas de malha de fibra de vidro anti-álcalis, CMALL 160 "PLACO", de 160 g/m² de massa superficial, de 100 mm de largura e 0,52 mm de espessura, fornecida em rolos de 50 m de comprimento.

25,000

41,57

1.039,25

mt28fvp020a

m

Malha de reforço de fibra de vidro anti-álcalis, CMALL 160 "PLACO", de 160 g/m² de massa superficial, de 1,1 m de largura e 0,52 mm de espessura, fornecida em rolos de 50 m de comprimento.

1,100

381,91

420,10

mt28pcc060ca1a

kg

Primário e regulador da absorção Weber CS "WEBER CEMARKSA", cor Blanco, composto de aglutinantes orgânicos e pigmentos resistentes aos álcalis.

0,200

802,08

160,42

mt28mac020faa1a

kg

Revestimento acrílico Weber.tene Stilo "WEBER CEMARKSA", de 2 a 3 mm de espessura, cor Blanco, acabamento em gota. Segundo NP EN 15824.

2,000

754,49

1.508,98

mo054

h

Oficial de 1ª montador de isolamentos.

0,137

428,35

58,68

mo101

h

Ajudante de montador de isolamentos.

0,137

261,72

35,86

mo052

h

Oficial de 1ª montador de sistemas de fachadas pré-fabricadas.

0,799

428,35

342,25

mo099

h

Ajudante de montador de sistemas de fachadas pré-fabricadas.

0,799

261,72

209,11

%

Custos directos complementares

2,000

16.425,74

328,51

Custo de manutenção decenal: 2.429,37$ nos primeiros 10 anos.

Total:

16.754,25

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 13162:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufaturados de lã mineral (MW) - Especificação Especificação

EN 998-1:2010

1.6.2011

1.6.2012

4

Especificação de argamassas para alvenarias - Parte 1: Argamassas para rebocos interiores e exteriores

UNIDADE DE OBRA FLY030: SISTEMA PLACOTHERM V "PLACO", PARA FACHADA LIGEIRA.

CARACTERÍSTICAS TÉCNICAS

Fornecimento e montagem de sistema de fachada ligeira Placotherm V "PLACO", com DAU nº 14/089 A, composto por estrutura metálica de alumínio extrudido de montantes verticais de perfis em T e em L, de 1,8 mm de espessura com uma modulação de 600 mm, fixada ao suporte base com suportes de sustentação e de retenção, e criando uma caixa de ar de 30 mm de espessura mínima, sobre a que se aparafusa uma placa Aquaroc 13 de 12,5 mm de espessura, coloca-se fita de juntas CMALL 160, e malha de reforço CMALL 160, tudo aderido com argamassa polimérica de altas prestações, Weber.therm Base, cor cinzento, composto de cimento cinzento, resinas hidrófugas redispersáveis, inertes de granulometria compensada, aditivos e cargas minerais, e aplica-se como reboco, uma camada de primário e regulador da absorção Weber CS, composto de aglutinantes orgânicos e pigmentos resistentes aos álcalis e uma camada de argamassa acrílica Weber.tene Stilo, de 2 a 3 mm de espessura, cor Blanco, acabamento em gota, composta de siloxanos, silicatos, resinas em dispersão aquosa, pigmentos orgânicos, fungicidas e aditivos especiais; entre os perfis e a placa será colocada uma lâmina flexível impermeável à água da chuva e permeável ao vapor de água, Tyvek Estándar, e entre os suportes e os perfis será isolado com painel de lã mineral, Ecovent VN 035, segundo EN 13162, de 60 mm de espessura, revestido numa das suas faces com um véu preto, resistência térmica 1,75 m²°C/W, condutibilidade térmica 0,035 W/(m°C), colocado ao alto para evitar pontes térmicas, fixado mecanicamente sobre o pano interior (não incluída neste preço) e posterior vedação de todas as uniões entre painéis com fita de vedação de juntas. Incluindo p/p de parafusos e fixações. Totalmente montado.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 3 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegido durante as operações que lhe possam provocar manchas ou danos mecânicos. Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 3 m².

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,121

0,202

17 01 01

Betão (betões, argamassas e pré-fabricados).

1,064

0,709

17 02 03

Plástico.

0,033

0,055

Resíduos gerados:

1,218

0,966

17 02 03

Plástico.

0,054

0,090

Total resíduos:

1,272

1,056
