EHR025

m²

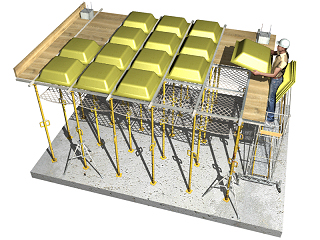

Laje fungiforme com molde recuperável e pilares.

6.935,79$

Estrutura de betão armado, realizada com betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, volume total de betão 0,229 m³/m², com 30% de zonas maciças, e aço A400 NR, com uma quantidade total de 24 kg/m²; formada por: laje fungiforme com molde recuperável, horizontal, de altura 30 = 25+5 cm; nervuras "in situ" de 12 cm, entre-eixo 70 cm; molde recuperável de PVC, 64x70x25 cm; malha electrossoldada AR42 de aço A500 EL, em camada de compressão; montagem e desmontagem de sistema de cofragem contínuo, com acabamento à vista com textura lisa, formado por superfície cofrante de painéis de madeira tratada, reforçados com varetas e perfis, estrutura suporte horizontal de travessas metálicas e acessórios de montagem e estrutura suporte vertical de escoras metálicas, em zonas maciças e montagem e desmontagem de sistema de cofragem contínuo, formado por superfície cofrante de moldes recuperáveis, estrutura suporte horizontal de porta-travessas e guias metálicas e acessórios de montagem e estrutura suporte vertical de escoras metálicas, em zonas aligeiradas; pilares com altura livre de até 3 m e 30x30 cm de secção média.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt07aco020b

Ud

Separador homologado para pilares.

0,500

7,29

3,65

mt08eup010a

m²

Chapa metálica de 50x50 cm, para cofragem de pilares de betão armado de secção rectangular ou quadrada, de até 3 m de altura, inclusive p/p de acessórios de montagem.

0,007

5.698,29

39,89

mt50spa081a

Ud

Escora metálica telescópica, até 3 m de altura.

0,034

2.046,33

69,58

mt08eft035a

m²

Painel de madeira tratada, de 30 mm de espessura, reforçado com varões e perfis, para cofragem de laje fungiforme com molde recuperável, para deixar um acabamento aparente do betão.

0,017

5.995,07

101,92

mt08eva030

m²

Estrutura suporte para cofragem recuperável, composta de: travessas metálicas e acessórios de montagem.

0,002

10.090,72

20,18

mt08eva035

m²

Estrutura suporte para cofragem de moldes recuperáveis, composta de: porta-travessas e guias metálicas e acessórios de montagem.

0,005

11.277,86

56,39

mt08cim030b

m³

Madeira de pinho.

0,001

28.273,00

28,27

mt08var060

kg

Pregos de aço de 20x100 mm.

0,012

831,00

9,97

mt08dba010a

l

Agente desmoldante biodegradável em fase aquosa para betões com acabamento aparente.

0,004

967,28

3,87

mt07cre010b

Ud

Molde recuperável de PVC, 64x70x25 cm, inclusive p/p de peças especiais.

0,028

8.016,72

224,47

mt07aco020h

Ud

Separador homologado para lajes fungiformes.

1,200

7,29

8,75

mt07aco040e

kg

Aço em varões nervurados, A400 NR, fornecido em obra em varões sem elaborar, diâmetros vários.

25,200

79,08

1.992,82

mt08var050

kg

Arame galvanizado para atar, de 1,30 mm de diâmetro.

0,225

130,59

29,38

mt07ame020ddc

m²

Malha electrossoldada AR42 100x300 mm, com arames longitudinais de 4,2 mm de diâmetro e arames transversais de 4,2 mm de diâmetro, aço A500 EL.

1,100

191,48

210,63

mt10haf020jgngc

m³

Betão C25/30 (XC1(P) D12; S3; Cl 0,4), fabricado em central, segundo NP EN 206-1.

0,240

12.754,07

3.060,98

mt08cur010a

l

Agente filmógeno para cura de betões e argamassas, com acabamento aparente.

0,150

489,40

73,41

mo044

h

Oficial de 1ª cofrador.

0,749

435,08

325,87

mo091

h

Ajudante de cofrador.

0,769

274,86

211,37

mo043

h

Oficial de 1ª armador de ferro.

0,314

435,08

136,62

mo090

h

Ajudante de armador de ferro.

0,342

274,86

94,00

mo045

h

Oficial de 1ª estruturista, em trabalhos de betonagem.

0,063

435,08

27,41

mo092

h

Ajudante de estruturista, em trabalhos de betonagem.

0,256

274,86

70,36

%

Custos directos complementares

2,000

6.799,79

136,00

Custo de manutenção decenal: 346,79$ nos primeiros 10 anos.

Total:

6.935,79

UNIDADE DE OBRA EHR025: LAJE FUNGIFORME COM MOLDE RECUPERÁVEL E PILARES.

CARACTERÍSTICAS TÉCNICAS

Execução de estrutura de betão armado, realizada com betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, com um volume total de betão em laje com molde recuperável e pilares de 0,229 m³/m², com 30% de zonas maciças, e aço A400 NR em zona de maciços de pilares, vigas, nervuras, vigas de bordadura e pilares, com uma quantidade total de 24 kg/m² composta dos seguintes elementos: LAJE FUNGIFORME: horizontal, altura 30 = 25+5 cm; nervuras de betão "in situ" de 12 cm de espessura, entre-eixo 70 cm; molde recuperável de PVC, 64x70x25 cm; camada de compressão de 5 cm de espessura, com armadura de distribuição formada por malha electrossoldada AR42 100x300 mm de aço A500 EL; com montagem e desmontagem de sistema de cofragem contínuo, com acabamento à vista com textura lisa, formado por: superfície cofrante de painéis de madeira tratada, reforçados com varetas e perfis, amortizáveis em 20 utilizações; estrutura suporte horizontal de travessas metálicas e acessórios de montagem, amortizáveis em 150 utilizações e estrutura suporte vertical de escoras metálicas, amortizáveis em 150 utilizações, em zonas maciças e montagem e desmontagem de sistema de cofragem contínuo, formado por: superfície cofrante de moldes recuperáveis; estrutura suporte horizontal de porta-travessas e guias metálicas e acessórios de montagem, amortizáveis em 150 utilizações e estrutura suporte vertical de escoras metálicas, amortizáveis em 150 utilizações, em zonas aligeiradas, inclusive p/p de elaboração da armadura (corte, dobragem e moldagem de elementos) no estaleiro da obra e montagem no lugar definitivo da sua colocação, maciço de capitéis, reforço de aberturas e vigas de bordadura, elementos de sustentação, fixação e escoramento necessários para a estabilidade da cofragem, aplicação de líquido descofrante e cura do betão; PILARES: com altura livre de até 3 m e 30x30 cm de secção média, inclusive p/p de elaboração da armadura (corte, dobragem e moldagem de elementos) no estaleiro da obra e montagem no lugar definitivo da sua colocação, montagem e desmontagem do sistema de cofragem de chapas metálicas reutilizáveis, e agente filmógeno para cura de betões e argamassas.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de bordadura do perímetro, segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 6 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e pormenores do Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 04 05

Ferro e aço.

1,905

0,907

17 02 01

Madeira.

0,337

0,306

17 02 03

Plástico.

0,258

0,430

17 01 01

Betão (betões, argamassas e pré-fabricados).

1,708

1,139

Resíduos gerados:

4,208

2,782
